Fast On-device LLM Inference with NPUs

Intensive Reading

Author Info

• Daliang Xu （徐大亮） - Daliang Xu’s Website: An incoming Assistant Professor at BUPT.
• ‪Hao Zhang‬ - ‪Google Scholar‬: Author of Edgellm.
• Mengwei Xu: An associate professor in BUPT.
• Professor Xuanzhe Liu @ Peking University: an Endowed Boya Distinguished Professor at the School of Computer Science in Peking University.

Background

The prefill stage is often the bottleneck in typical mobile applications.

论文设定的背景限制，但大部分情况下应该还是 decoding 阶段是瓶颈？

Modern mobile SoCs ubiquitously include mobile neural processing units (NPUs) that are well-suited for integer operations, such as INT8-based matrix multiplication.

Challenges

Directly employing mobile NPUs for LLM inference does not offer performance benefits due to the following challenges:

• Costly preparation for variable-length prompts: NPU 通常只支持静态形状的计算图，而 LLM 的输入提示长度是动态变化的。为每种长度的提示重新构建和优化 NPU 计算图非常耗时。
• Mismatch between LLM quantization algorithms and mobile NPU design: 先进的 LLM 量化算法（如 K-Quant, AWQ）常使用“按组量化”。但移动端的 NPU 无法直接高效执行这种操作。

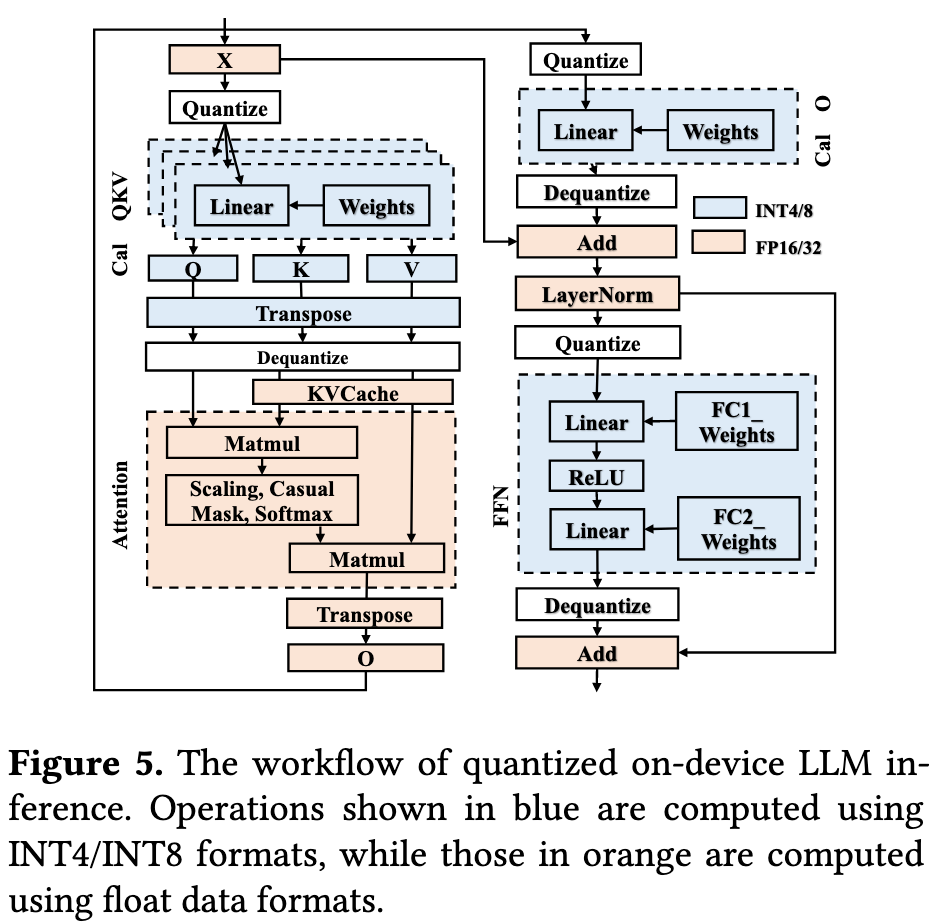

• Floating point (FP) operations cannot be eliminated: 当前的量化 LLM 仍然依赖于一些浮点（FP）运算（如 LayerNorm 和 Attention）来保证准确性。而 NPU 处理浮点运算的性能非常差，这会严重拖慢推理速度。

Insights

The key idea is to maximize prefill execution on mobile NPUs to accelerate integer computation while keeping essential float operations on the CPU/GPU to maintain accuracy.

llm.npu proposes corresponding novel techniques to solve the challenges:

• Chunk-sharing graphs: 将任意长度的可变提示分割成多个固定大小的“块”。同时将计算图中的算子分为了静态算子和动态算子，静态算子可以在所有块之间共享。
• Shadow outlier execution: 大部分计算使用 NPU 友好的 per-tensor quantization 在 NPU 上以 INT8 格式高速执行。对于那些在量化后会产生较大误差的 outliers，系统会将其提取出来在 CPU/GPU 上以浮点精度并行计算。
• Out-of-order subgraph execution: 系统将整个计算流分解为许多独立的子图。调度器不再严格按照原始顺序执行这些子图，而是在满足数据依赖关系的前提下，进行乱序调度。

Approaches

整体的 workflow 可以分为两个阶段：

• Preparation stage
  • 使用一个增强的量化技术将 LLM 量化为 W8A8 格式，并将 outliers 单独抽离出来。
  • 生成 fixed-length chunk-sharing graphs.
• Execution Stage
  • 将 prompt 拆分为固定大小的 chunks 并处理。
  • 大部分计算在 NPU 上执行，将 outliers 调度到 CPU/GPU 上以 FP16 精度并行执行。
  • 采用乱序子图执行的方式提高执行效率。

Chunk-sharing graph execution

这部分方法分为两部分：

• Chunk-wise prefill: 由于 prompt 长度是可变的，而 NPU 需要的计算图是静态的，单纯地以最大长度做 padding 太浪费了，不如把计算图设置为处理单个 chunk 的大小，然后把 prompt 分为多个 chunk，依次输入到计算图中执行计算。（Figure 7(a) -> Figure 7(b)）
• 单纯这么优化的话，由于每个 chunk 的 attention operator 形状都不一样，需要在内存中单独维护。llm.npu 采用了 chunk-sharing graph，将算子分为动态和静态，静态算子可以在整个计算图中共享以降低内存占用。（Figure 7(b) -> Figure 7(c)）

Experiments show that 120 out of 144 subgraphs can be shared in Qwen1.5-1.8B models, reducing memory consumption by up to 75% (7.2GB) for a prompt length as 1024 and a chunk length as 256.

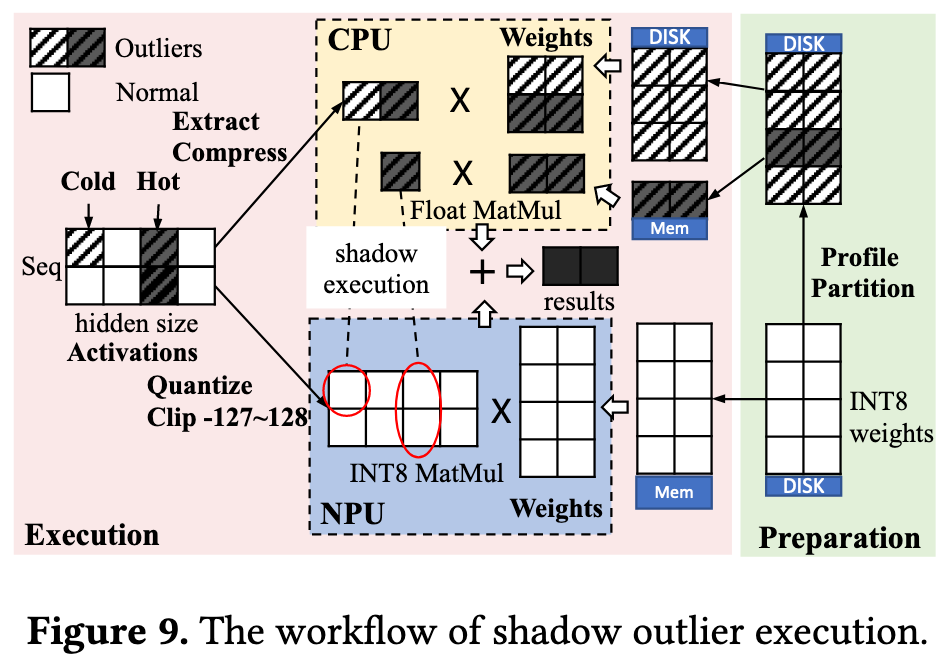

Shadow outlier execution

llm.npu 采用了对 NPU 友好的 per-tensor activation¹, 但是为了保证 outliers 的精度，把其拆分出来单独在 CPU 中进行浮点矩阵乘法，最后再将结果与 NPU 上的执行结果进行合并。

基础思想和 llm.int8()² 类似

细节上，llm.npu 也基于两个观察进行了优化：

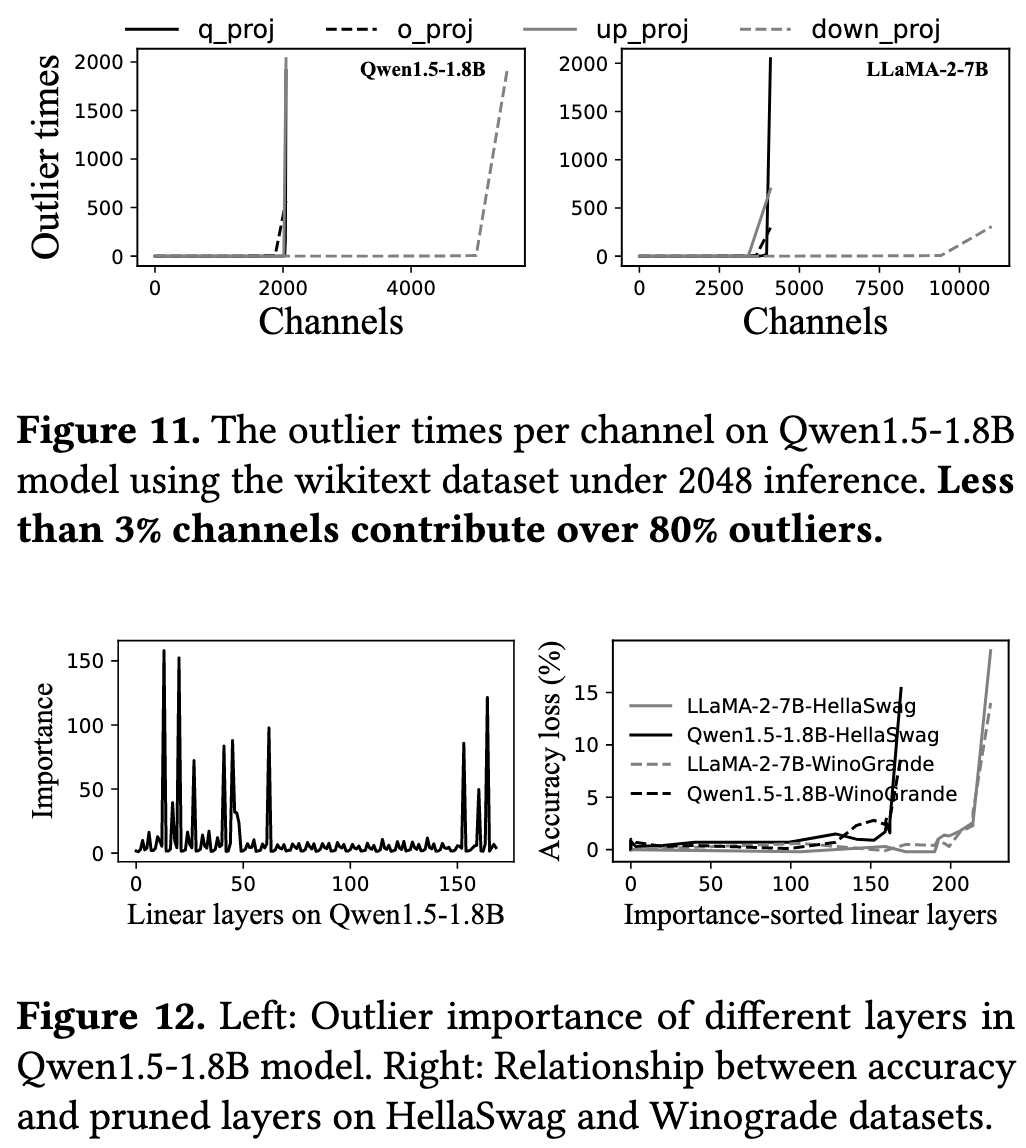

1. outliers 的出现不是均匀分布，而是高度集中的 (Figure 11)

• llm.npu 通过预加载热点权重（提前加载到内存），动态加载冷权重（运行时从磁盘加载）来降低内存占用，整个过程可以和 NPU 上的矩阵乘法并行执行。

2. 并非所有离群点都同等重要，大部分离群点可以被安全地忽略或者剪枝 (Figure 12)

• llm.npu 通过使用大型语料库在离线阶段运行模型，计算出模型每一层 outliers 的重要性得分，剪除那些重要性得分最低的层的 outliers, 禁用这些 outliers 的影子执行机制，从而消除了这部分机制带来的同步开销。

第二个观察和 AWQ 工作的观察类似。

在推理过程中，系统会根据离线分析的结果来执行操作：

• 如果当前层被标记为“不重要层”，则完全跳过“影子执行”机制，所有计算都在NPU上高效完成。
• 如果当前层是“重要层”，则启用“影子执行”，分离出离群点在 CPU/GPU 上计算，以保证精度。

Out-of-order subgraph execution

• LayerNorm, Attention, as well as the shadow outlier computation are placed on the CPU/GPU.
• while the other linear layers are processed on the NPU.

朴素的重叠执行会带来许多气泡 (Figure 13)：

• 比如 NPU 需要等待 CPU 把 C1-Graph2 计算完成之后，才能开始计算 C1-Graph3.

核心洞察是计算任务的子图不必严格按照它们在原始提示中的顺序来执行，只要满足数据依赖关系，就可以乱序执行。

• 在 Figure 13 中，NPU 在计算完 C1-Graph1 后可以直接开始计算 C2-Graph1.

为了保证计算结果的正确性，乱序执行必须遵守两种依赖关系 ：

• Cross-chunk dependency：某些操作（如 Attention）需要依赖之前所有块的计算结果。例如，第 i 个块的某个子图可能依赖于第 0 到 i-1 个块的相应子图的输出。
• Intra-chunk dependency：在一个数据块内部，某些操作（如 LayerNorm）只依赖于同一个块内前一个子图的计算结果。

找到最优的乱序执行顺序是一个 NP 难问题，无法实时计算 。因此，llm.npu 采用了一种高效的在线启发式算法来做决策, 目的不是最大化并行处理能力，而是优先减少NPU的空闲时间，因为 NPU 是整个计算过程中的关键路径和性能瓶颈。

Evaluation

消融实验

• 朴素使用 NPU 反而比直接使用 CPU 更慢，因为手机端的 LLM 都涉及到量化，而 NPU 计算 FP16 非常慢，而且 NPU 需要动态编译计算图
• 加入 Chunk-sharing graph execution 后，直接使用静态的共享计算图，性能有提升
• 加入 Shadow outlier execution 后性能得到进一步提升，主要来自于第二个观察，即通过离线 profiling 统计之后，只对部分 outlier offload 到 CPU 上进行计算。
  • 个人感觉提升这么大的原因，应该是朴素的 NPU 计算跑 FP16, Shadow outlier execution 跑 INT8?
• 最后加入 Out-of-order subgraph execution, 最大程度地降低了执行时的气泡。

专项分析

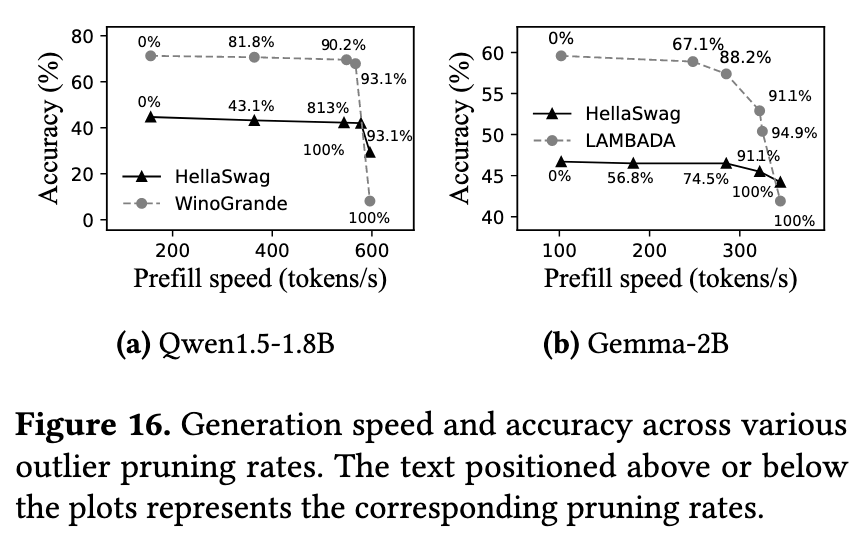

• Trade-offs between accuracy and performance

剪枝率可以动态调整，为了不让准确率太低，50% 比较合适。

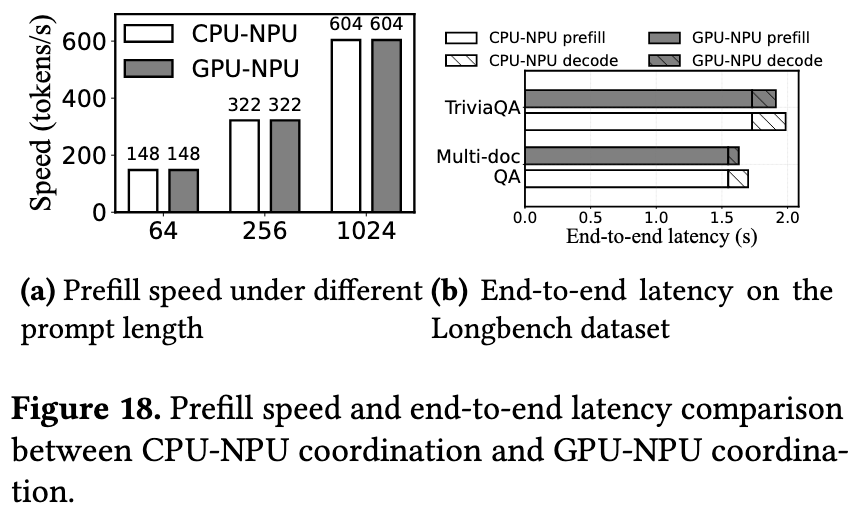

• CPU-NPU/GPU-NPU Analysis

• Prefill 阶段，计算瓶颈在 NPU 上，所以无论是使用 GPU 还是 CPU，都不会影响总时长。
• GPU-NPU 协同可以有效降低总的端到端延迟，主要是加速了 Decode 阶段。

Thoughts

When Reading

和 PowerInfer 以及 PowerInfer-2 关注的点不同，这项工作主要旨在提高设备端 LLM 的预填充速度，也就是说 llm.npu 的工作和这些工作是正交的。

移动端的 NPU 有这么多限制，是因为设计的时候就没考虑到大模型相关的计算？后续各厂商会不会补齐这一方面的短板？

由于主要目标是研究 prefill 阶段，所以不能像 decode 阶段那样很好地利用稀疏性来优化计算。

Shadow outlier execution 完全可以看做是 LLM.int8() 在异构芯片上的合理外推。

在实现时，可以参考 vLLM 的早期开发流程（具体在哪里看过搞忘了，知乎？），先实现一套自动化的性能测试和分析工具，每次 commit 之后都会自动执行，对系统性能进行分析，记录本次 commit 在性能上优化了多少，这样就能把许多较大的优化划分为多个子任务（无论是从粒度上还是直接分解），明确当前的工作进展是否符合预期。

Related Works

• LLM.int8() 8-bit Matrix Multiplication for Transformers at Scale
